www.91av,亚洲高清在线观看,国产农村妇女精品一二区,无码视频在线播放

至2016年10月31日，我公司已經順利完成了《天津LNG項目接收站工程第一批進口物資監(jiān)造技術服務合同》主要設備的監(jiān)造工作，目前正在對5臺進口的Masoneilan（梅索尼蘭）低溫調節(jié)閥實施監(jiān)造工作。

這一階段的主要工作是在中石化南京閥門供應儲備中心的協(xié)調下，按照天津LNG項目部的委托，到存在未關閉問題的閥門制造廠見證問題處理過程并驗證符合性，在確認所監(jiān)造產品達到技術協(xié)議和標準等規(guī)定要求后開出放行通知單。

1. 某公司不銹鋼低溫閥門袖管焊接后未進行熱處理

我公司胡積勝(注冊設備監(jiān)理師、高工)監(jiān)理首次對該公司實施關鍵點監(jiān)造時，發(fā)現(xiàn)421 臺1" CL1500 鍛鋼對焊低溫球閥的袖管焊接后未按照技術協(xié)議規(guī)定要求進行固溶處理，屬于嚴重不符合項，我公司在第一時間向業(yè)主進行了匯報。

設計院天津LNG項目組高度重視該問題，專門組織了專家評審，并形成了《會議紀要》，處理意見如下：

1）請監(jiān)理公司按照技術協(xié)議第4.29 條“在焊接前，焊接工藝評定報告應按照ASME B31.3 標準要求，焊縫、母材、熱影響區(qū)進行-196℃夏比V 型沖擊試驗，最小橫向膨脹值為0.38mm。”的要求進行復查：

如果有此項檢測報告且合格，則隨機現(xiàn)場抽三臺閥門對焊縫、母材和熱影響區(qū)等部位進行-196℃夏比V 型沖擊試驗。如果上述檢測結果均滿足技術協(xié)議第4.29 條要求，則讓步接收此批閥門；

如果上述檢測結果有不滿足技術協(xié)議第4.29 條要求時，則再加倍抽檢，若仍有不合格則不得驗收。

2）按照技術協(xié)議第4.29 條“在焊接前，焊接工藝評定報告應按照ASMEB31.3 標準要求，焊縫、母材、熱影響區(qū)進行-196℃夏比V 型沖擊試驗，最小橫向膨脹值為0.38mm。”的要求進行復查：如果無此項檢測報告，則按同熱處理批次（母材的）為一批的原則，每一批次至少抽檢1 臺閥門且總抽檢數(shù)量不少于10 臺的比例，對焊縫、母材和熱影響區(qū)等部位進行-196℃夏比V 型沖擊試驗。如果上述檢測結果均滿足技術協(xié)議第4.29 條要求，則讓步接收此批閥門；如果上述檢測結果有不滿足技術協(xié)議第4.29 條要求時，則再加倍抽檢，若仍有不合格則不得驗收。

3）以上檢驗試驗需由業(yè)主聘請的第三方監(jiān)造公司進行現(xiàn)場見證。

按照該《會議紀要》要求，我公司胡積勝監(jiān)理受業(yè)主的委托再次赴制造廠，現(xiàn)場見證了三臺抽樣閥門袖管焊縫的低溫沖擊試驗，結果合格，問題關閉。

在此次監(jiān)造過程中，還關閉了制造廠防火安全證書問題、閥門銘牌未體現(xiàn)適用溫度等問題。

2. 某公司閥門生產進度嚴重滯后及試驗過程不符合ITP問題

某公司為天津LNG項目供應176臺高壓碳鋼球閥，我公司黃汪平（注冊設備監(jiān)理師，教授級高工）受業(yè)主委托到該公司實施首次監(jiān)造時，發(fā)現(xiàn)生產進度嚴重滯后于制造廠稍前提供的生產進度計劃、見證試驗的閥門數(shù)量不符合技術協(xié)議和ITP規(guī)定、閥門鑄字不全、未提供主要零件的熱處理報告等9個問題。在向業(yè)主報告上述問題后，業(yè)主請我公司給出處理建議。

我公司組織閥門專家對發(fā)現(xiàn)的問題逐個進行分析和討論，向業(yè)主和中石化南京閥門供應儲備中心提交了問題處理的建議稿，業(yè)主原則同意了我公司提出的建議并強調制造廠必須嚴格按照技術協(xié)議保質保量供貨。

為保證該批閥門的質量和進度，我公司黃汪平監(jiān)理又兩次到制造廠見證了所發(fā)現(xiàn)問題的關閉過程。在黃汪平監(jiān)理的努力和協(xié)調下，制造廠按照技術協(xié)議和ITP規(guī)定的規(guī)格型號和數(shù)量進行了試驗，最終試驗結果符合規(guī)定要求。

在制造廠整改和資料補充完整后，黃汪平監(jiān)理檢查了整改后的符合性并審查了相關資料，在確認所發(fā)現(xiàn)問題得到關閉后開出了放行單。

我公司兩位專家認真、嚴謹、負責的工作作風和良好的專業(yè)技術素養(yǎng)得到業(yè)主和中石化南京供應儲備中心的認可。

附圖：見證質量問題關閉過程部分圖片

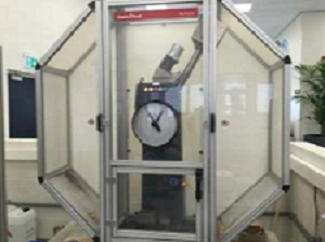

低溫沖擊試驗設施	低溫沖擊試驗及記錄

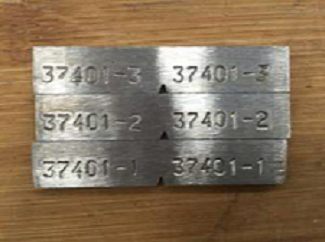

低溫沖擊試樣外觀和缺口尺寸	試驗前，試樣用液氮浸泡

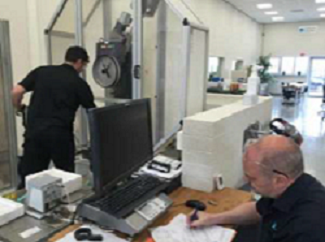

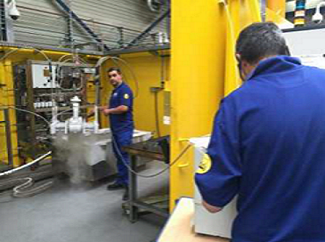

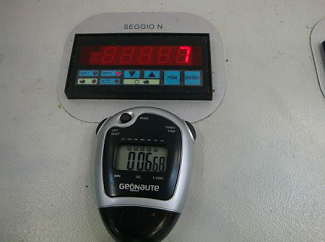

低溫試驗見證	低溫試驗數(shù)據(jù)顯示

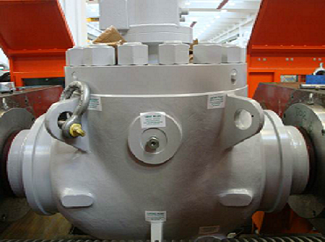

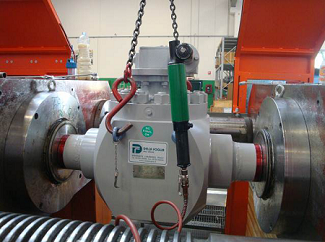

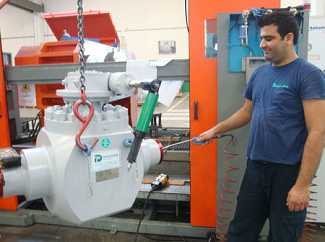

14"閥門試驗	14"class1500閥門5次開關工作壓力

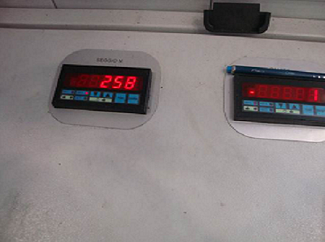

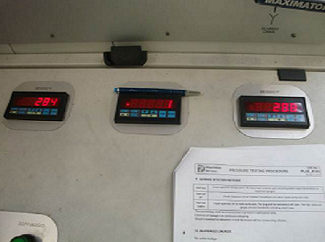

14"class1500閥門殼體壓力試驗壓力	14"class1500閥門密封試驗壓力

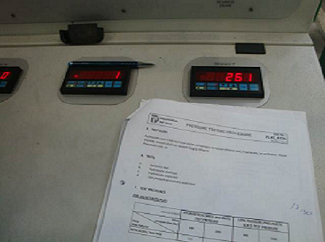

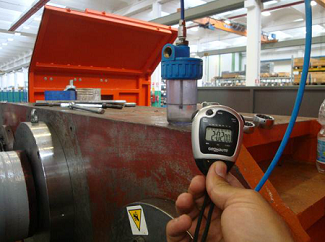

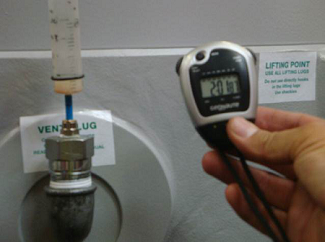

閥座密封試驗泄漏觀察	閥座低壓氣密試驗壓力

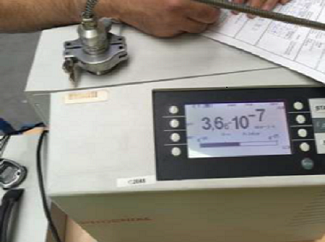

氣密試驗泄漏觀測	6"閥門試驗

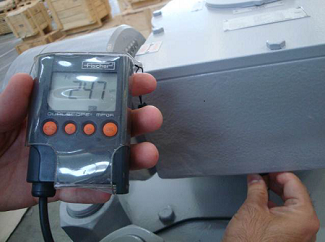

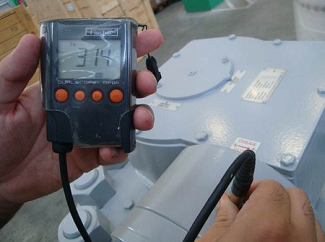

14"閥門漆膜厚度檢查	14"閥門漆膜厚度檢查

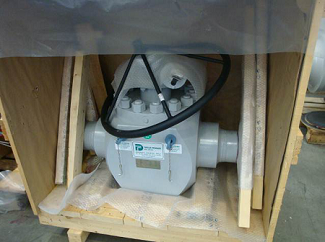

試驗完畢吹干	試驗后的閥門

上一篇：我公司再次獲得全國優(yōu)秀設備工程監(jiān)理單位

下一篇：我院舉辦建院60周年學術技術報告會
